주요 구성 요소별 사양
Conductive Fabric
전기전도성 원단
- Nickel Coated Copper Woven Fabric/ Ripstop Fabric 전기 전도성 니켈/동 도금 원단
- Thickness(mm) 두께: 0.10±10 %
- Surface Resistivity 표면저항: ≤0.10
- SE(dB) [30MHz~1 GHz] 차폐율: ≥ 60
요청에 따라 카본블랙원단, Gold도금 원단 사용 가능
PU FOAM
PU 폼
- Color색상: Black or White (흰불난연)
- Density밀도: 45±3Kg/㎥
- Compression Set (%) : Max. 20 (70ºC, 22hr, 50%)
- Flammability: UL 94 HF-1 or V-0 (고객 요청사항에 따름)
요청에 의해 사각외에 D形, L形 등 다양한 형태로 제작 가능합니다.
Conductive Tape
도전성 테이프
- Material 구성: Conductive Mesh Fabric + Conductive Adhesive
- Adhesive Strength 점착력: (gf/25mm): ≥ 1000
- Volume Resistivity 체적저항 (Ω): ≤0.10
- Shielding Effectiveness 차폐효율 (dB): ≥ 50
비도전 테이프 적용, 테이프 폭 사이즈, 2열 테이프 부착 등 요청에 따라 제작 가능합니다.

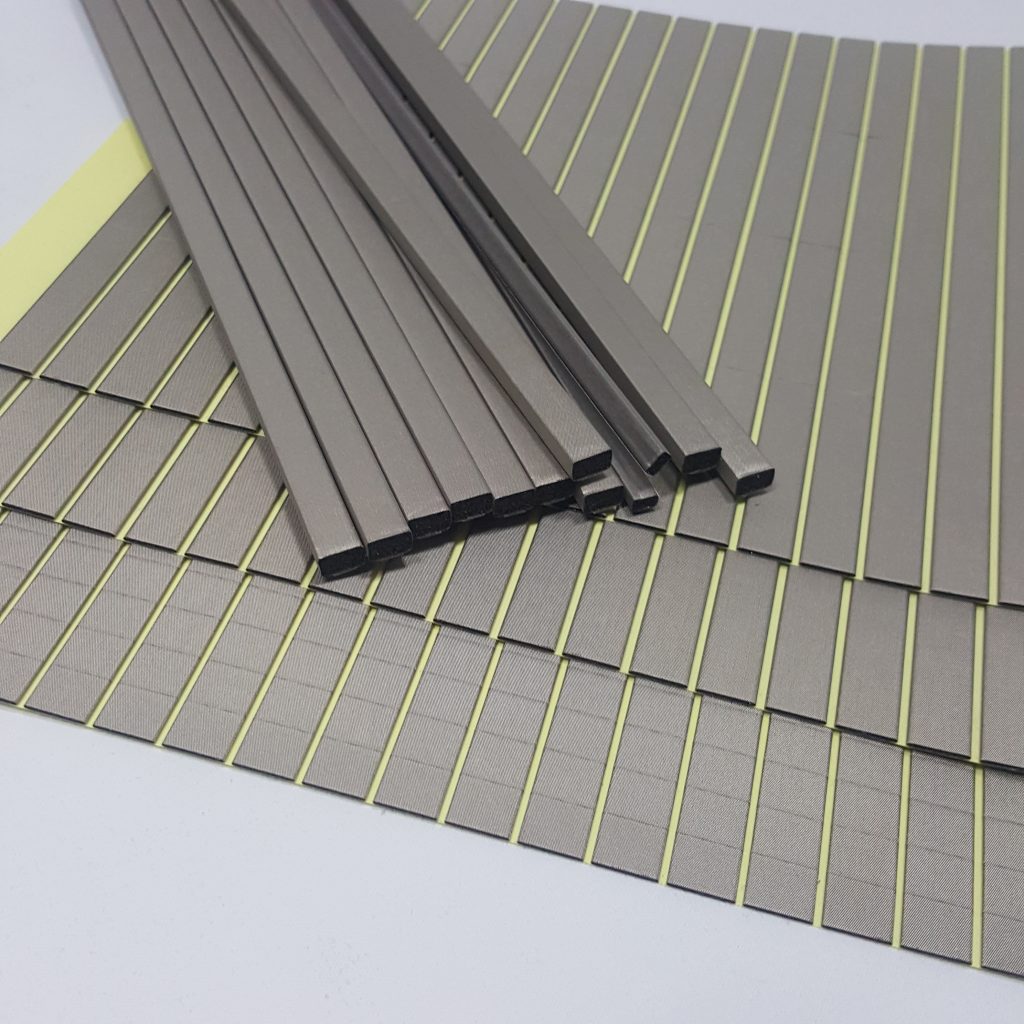

쉴딩폼 구조
쉴딩폼가스켓 윗면
도전성 원단이 PU 폼을 감싸며 바닥면에 도전성 양면테이프를 부착하여 상하통전 구현되도록 설계됨
쉴딩폼가스켓 바닥면
도전성 메쉬 양면 테이프 부착으로 접지면에 작업성이 뛰어나고 도전성 접착제로 상하 통전되도록 설계됨
고객사 요청에 따라 Gold 도금 원단이나 카본인쇄 원단 또는 바닥면에 비도전 양면 테이프 접착 가능
적용 사례
터치 컨트롤 패널 접지용 (LED홀 타공)
HDMI, LAN 포트 쉴딩용
터치 패널 스위치 접지용
데스크탑 쉴딩
특수형상 쉴딩폼
