고온의 가스, 증기, 액체 유량 측정 솔루션
ALIA의 AFV7000 Series 와류식(Vortex) 유량계

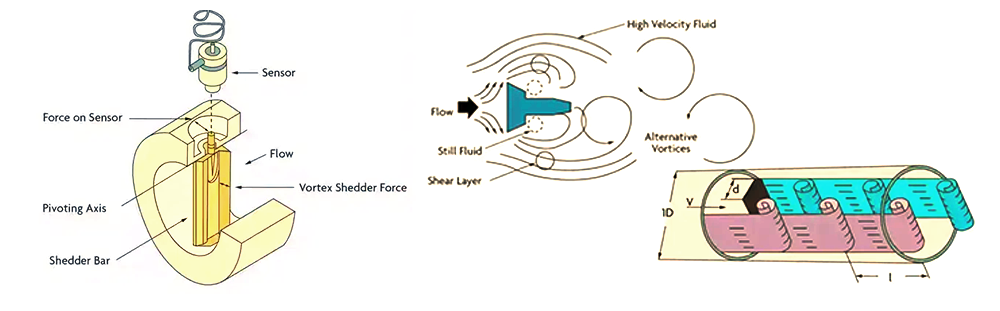

파이프의 절벽 몸체에 의해 생성된 와류(소용돌이)에 대한 Von Karman 이론을 기반으로 하는 와류식 유량계
볼텍스 유량계 AVF7000 Series 특징
- 디스플레이 일체형/분리형 가능
- 단순화된 설정 및 자가 진단 기능
- 자동. 온도 및 압력 보상
- HART 신호 및 펄스 출력이 있는 4-20mA, 사용자 선택 가능
- 매우 다양한 크기 선택 가능
- 최대 420°C의 넓은 온도 범위
- 설정 및 교정을 위한 메모리
볼텍스 유량계 적용 산업
- 산업용 가스, 증기 및
- 산업용 액체 응용 분야
공통 사양
- 사이즈 : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 300, 350, 400, 450, 500mm
- 측정 범위
증기 : -1.6~540,000 kg/hr
가스 : -3~46,000 m3/h
액체 : -0.3~4950 m3/h
- 정확도
액체 : ±0.7% 판독 값
가스 및 증기 : ±1.0% 판독 값
- 반복성 : ±0.2% 판독 값
- 온도 : -40-420℃ (옵션)
- 압력 : 78 kgf/cm2
- 전류 출력 : HART 신호 사용 시 4~20mA(2선)
- 통신 : Hart or RS485 Modbus 프로토콜
- 전원 사양 : 12-32 VDC
